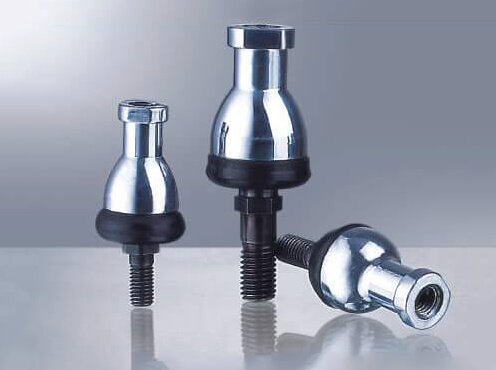

直桿桿端關節軸承
技術參數:
圓周擺動：靈活，無卡滯現象；
球面間隙：軸直角方向0.025~0.065mm軸方向≤0.3mm;
螺紋精度：“6H”級；
球頭連桿：軸承鋼球，40Cr鋼，35#鋼;
球座：高強度的鋅合金、鋁鎂合金等；
動態試驗：120℃到-40℃，100萬次后功能正常；
參考標準：QC/T327-1999及相關標準；
防光罩內注入適量的潤滑脂；
| 產品型號 | 尺寸 | 螺紋 | 靜負荷 | 擺角 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | I | I1 | I2 | S | M | M1 | KN | 2θ | |
| USJ-ZG-5 | 22 | 12 | 46 | 11 | 11 | 9 | M5-6H | M5-6h | 2.8 | 30° |
| USJ-ZG-6 | 28 | 15 | 55.2 | 12 | 22.2 | 11 | M6-6H | M6-6h | 3.7 | 30° |
| USJ-ZG-8 | 32 | 17 | 65 | 12 | 16 | 14 | M8-6H | M8-6h | 5.8 | 30° |
| USJ-ZG-10 | 35 | 18 | 73.4 | 18 | 18.4 | 17 | M10-6H | M10-6h | 8.4 | 30° |
| USJ-ZG-12 | 40 | 20 | 84 | 18 | 21 | 19 | M12*1.25-6H | M12*1.25-6h | 11 | 30° |
| USJ-ZG-14 | 45 | 25 | 103 | 22 | 23.5 | 22 | M14*1.5-6H | M14*1.5-6h | 15 | 22° |
| USJ-ZG-16 | 50 | 27 | 112 | 23 | 25.5 | 22 | M16*1.5-6H | M16*1.5-6h | 15 | 22° |
| USJ-ZG-18 | 58 | 32 | 130.5 | 25 | 31 | 27 | M18*1.5-6H | M18*1.5-6h | 19 | 22° |
| USJ-ZG-20 | 70 | 38 | 133 | 25 | 33 | 30 | M20*1.5-6H | M20*1.5-6h | 19 | 40° |
| USJ-ZG-22 | 70 | 43 | 145 | 26 | 33 | 32 | M22*1.5-6H | M22*1.5-6h | 23 | 35° |
