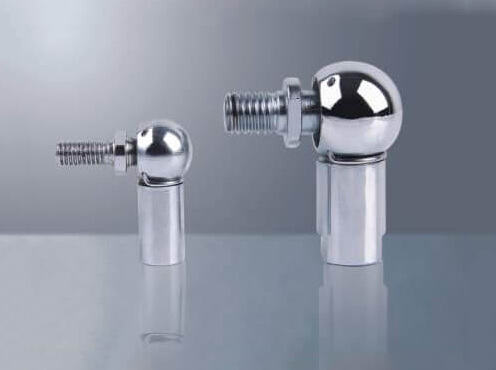

彎桿桿端關節軸承-3
技術參數:
圓周擺動：靈活，無卡滯現象；
表面處理：鍍白鋅
螺紋精度：“6H”級；
球頭連桿：40Cr鋼;
球座：45#鋼，腔體內部加潤滑脂；
溫度范圍：120℃到-40℃，產品無異常；
參考標準：QC/T327-1999及相關標準；
| 產品型號 | 尺寸 | 螺紋 | 外部直徑 | 球徑 | |||||
|---|---|---|---|---|---|---|---|---|---|
| a | e | I2 | I3 | I5 | W | M | d2 | d1 | |
| SQP4 | 22 | 10.2 | -- | 8.5 | -- | 5 | M4 | 7 | 6 |
| SQP5 | 22 | 10.2 | 6.3 | 9 | 1.2 | 6 | M5 | 8 | 8 |
| SQP6 | 25 | 11.5 | 7 | 11 | 1.2 | 8 | M6 | 10 | 10 |
| SQP8 | 30 | 14 | 9.1 | 15 | 1.5-- | 11 | M8 | 13 | 13 |
| SQP10 | 35 | 15.5 | 11.4 | 16 | 2.5 | 13 | M10 | 16 | 16 |
| SQP14-1 | 45 | 21.5 | 12.5 | 20 | 5 | 17 | M14*1.5 | 22 | 19 |
| SQP14 | 45 | 21.5 | 12.5 | 20 | 5 | 17 | M14*2 | 22 | 19 |
