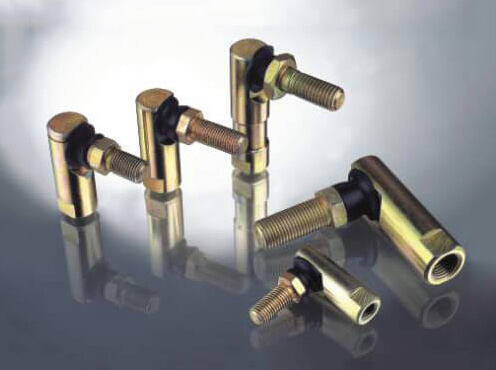

彎桿桿端關節軸承-1
技術參數:
圓周擺動：靈活，無卡滯現象；
球面間隙：軸直角方向0.025~0.065mm軸方向≤0.3mm;
螺紋精度：“6H”級；
球頭連桿：40Cr;
球座：45#鋼；
溫度范圍：120℃到-40℃，產品無異常現象；
參考標準：QC/T327-1999及相關標準；
| 產品型號 | 尺寸 | 螺紋 | 外部尺寸 | 外徑 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | I | I1 | I2 | M | M1 | W | D | |
| 45-103 | 35.8 | 28.6 | 14.5 | 38 | 13.65 | 15.5 | 5/16-24 | 5/16-24 | 11 | Φ12.7 |
| 45-104 | 43 | 35 | 19 | 48 | 17.85 | 20.5 | 3/8-24 | 3/8-24 | 13 | Φ16 |
| 45-109 | 60.3 | 49.2 | 29 | 57.5 | 26 | 22 | 1/2-20 | 3/8-24 | 16 | Φ19 |
| 45-111 | 43 | 35 | 19 | 42 | 18.35 | 14 | 3/8-24 | 3/8-24 | 13 | Φ16 |
| 45-114 | 60.3 | 49.2 | 29 | 60.4 | 22.3 | 25.6 | 1/2-20 | 1/2-20 | 16 | Φ19 |
| 45-117 | 60.3 | 49.2 | 29 | 60.4 | 22.3 | 25.6 | 1/2-20 | 1/2-20 | 16 | Φ19 |
| 45-132 | 43 | 35 | 19 | 42 | 18.35 | 14 | 7/16-20 | 3/8-24 | 13 | Φ16 |
